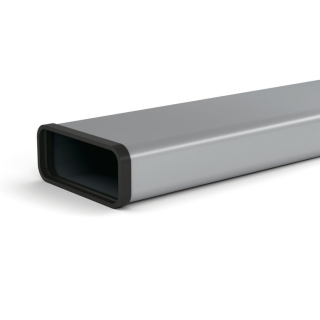

Naber COMPAIR STEEL flow® 150 Flachkanalrohr verzinkter Stahl 500 mm 4061004

Naber COMPAIR STEEL flow® 150 Flachkanalrohr verzinkter Stahl 500 mm 4061004

Naber SF-VRO 150 Flachkanalrohr verzinkter Stahl 500 mm 4061004

Artikelnummer	22809
GTIN	4027801174057
HAN	4061004
Kategorie	Naber Compair Steel flow 150

72,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: 4 - 5 Werktage (DE - Ausland abweichend)

Naber SF-VRO 150 Flachkanalrohr verzinkter Stahl 500 mm 4061004

Lüftungsrohr.

einkürzbar
Anschlussmaß Metallkanal 216 x 83 mm (mit Dichtung)
2 SF-Profildichtungen vormontiert
nach Entfernen der Profildichtung ist der Anschluss an einen Kunststoffflachkanal möglich

SF-VRO 150 Flachkanalrohr (4061003/4061004)
SF-VRO 150 Stützsteg (4061029) (nicht im Lieferumfang enthalten)

Beschreibung:
Lüftungsrohr inkl. Aussteifungselemente zur Verlegung innerhalb des Bodenaufbau. Anschlussmaß Metallkanal 216 x 83 mm (mit Dichtung).

Footprint Belastbarkeit:
Zur sicheren Verlegung im Rohbau, sind die Komponenten des Flachkanalsystems auf eine Trittlast von rd. 100 Kg (1000N) ausgelegt.

Einbauempfehlung:
Der Planer muss die Höhe der Fußbodenkonstruktion unter Berücksichtigung der Wärme- und Trittschalldämmung, der Estrichart,
des Bodenbelages, der Nutzlast, sowie des Höhenausgleiches von Installationen berechnen. Für die Verlegung sind die Hinweise zur
Planung und Ausführung von Fußbodenkonstruktionen bei Rohren, Leitungen und Einbauteilen auf Rohdecken vom Zentralverband
Deutsches Baugewerbe (ZDB) zu berücksichtigen. Um dem Planer eine Empfehlung auszusprechen, hat Naber GmbH die
Materialprüfungs- und Versuchsanstalt Neuwied GmbH beauftragt, vergleichende Untersuchungen zur mechanischen Belastbarkeit
des Bodenaufbaus bei Verlegung des Steel Flow Luftkanalsystems anzustellen. Im Rahmen der Untersuchungen wurde der
beschriebene Bodenaufbau vergleichenden Prüfungen zur erforderlichen Estrich-Tragfähigkeit der Festigkeitsklasse C25 - F4
nach DIN EN 13813 unterzogen. Die Untersuchungen haben die Tragfähigkeit der Konstruktion bestätigt. Die Empfehlungen
basieren auf Prüfbericht Nr. 6-53/1206/18 vom 11.09.2018 der MPVA.

Bodenaufbau:
1. Zement-Estrich CT-C25 F4 gem. DIN EN 13813 (Estrichnenndicke = 45 mm nach DIN 18560-1)
2. Trittschalldämmung Ratiodämm EPS Faltplatten 30-3 DES sm CP3 SD15
3. 100 mm EPS-Wärmedämmung EPS 035 DEO/WAB dm inkl. darin verlegtem Steel Flow Kanalsystem inkl. Stützelemente

Trittschallübertragung:
Durchgeführte Messungen zur Trittschallweiterleitung in einem für Wohngebäude üblichen Bodenaufbau mit und ohne Steel Flow
Flachkanalelemente ergaben, dass die Trittschallübertragung durch das Einlegen eines Lüftungsrohres nicht beeinflusst wird.
